싸이클론 집진기 집에서 만들어 보기
집에서 싸이클론 집진기를 만들어 활용하면 목공 작업에서 나오는 먼지 등을 쉽게 청소할 수 있습니다. '베란다 공방'이란 말이 생길 정도로 공구가 좋아져서 집에서 목공 작업을 많이 하는데 발생하는 먼지 청소가 쉽지 않습니다.
집에있는 청소기로 먼지청소를 할 경우 자칫 비싼 청소기가 고장날까 염려되기도 합니다. 먼지가 필터를 막아 고장의 원인이 되기도 하기에 그대로 청소기를 사용하기에는 부담이 됩니다.
그래서 저렴하고 간단한 방법으로 집진기를 만들 수 있기에 만들어 보았습니다.

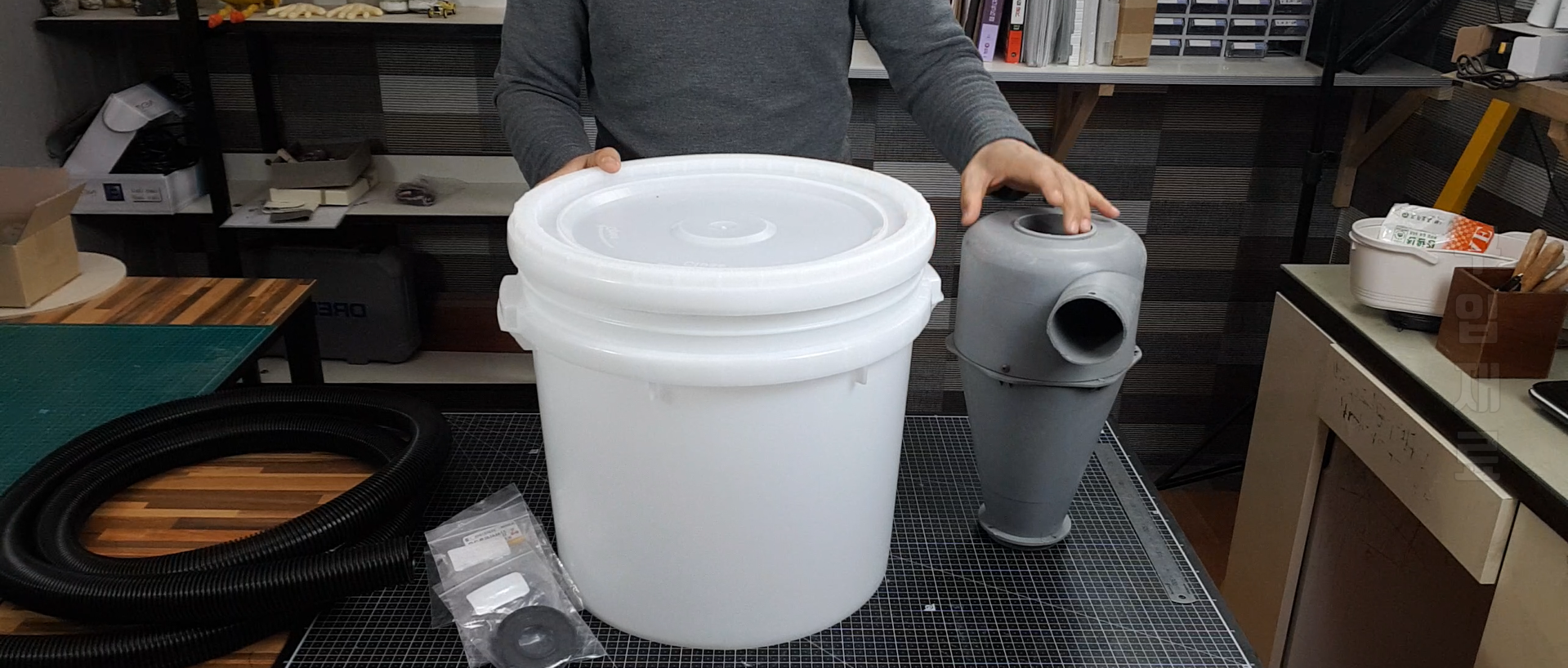

우선 집진기를 만들기위해서 몇가지 준비 할 재료가 있는데 오른쪽 부터 정미기 부속품, 벌크용기, 리데나, 청소기용 호스입니다.
싸이클론 집진기를 만들 때 가장 중요한 부품인 쌀 도정에 쓰이는 부품입니다.
위쪽과 옆에 각각 7cm와6.2cm의 구멍이 있는데 윗쪽의 구멍에 청소기가 연결됩니다.
보시는 것은 먼지를 거르기 위한 벌크용기입니다.
35리터 용량의 용기인데 뚜껑이 돌려서 밀폐시킬 수 있는 구조라서 편리합니다. 또한 약한 용기를 사용할 경우에 청소기를 가동하면 용기가 찌그러드는 현상이 발생하기도하기에 견고한 용기가 좋은 것 같습니다.

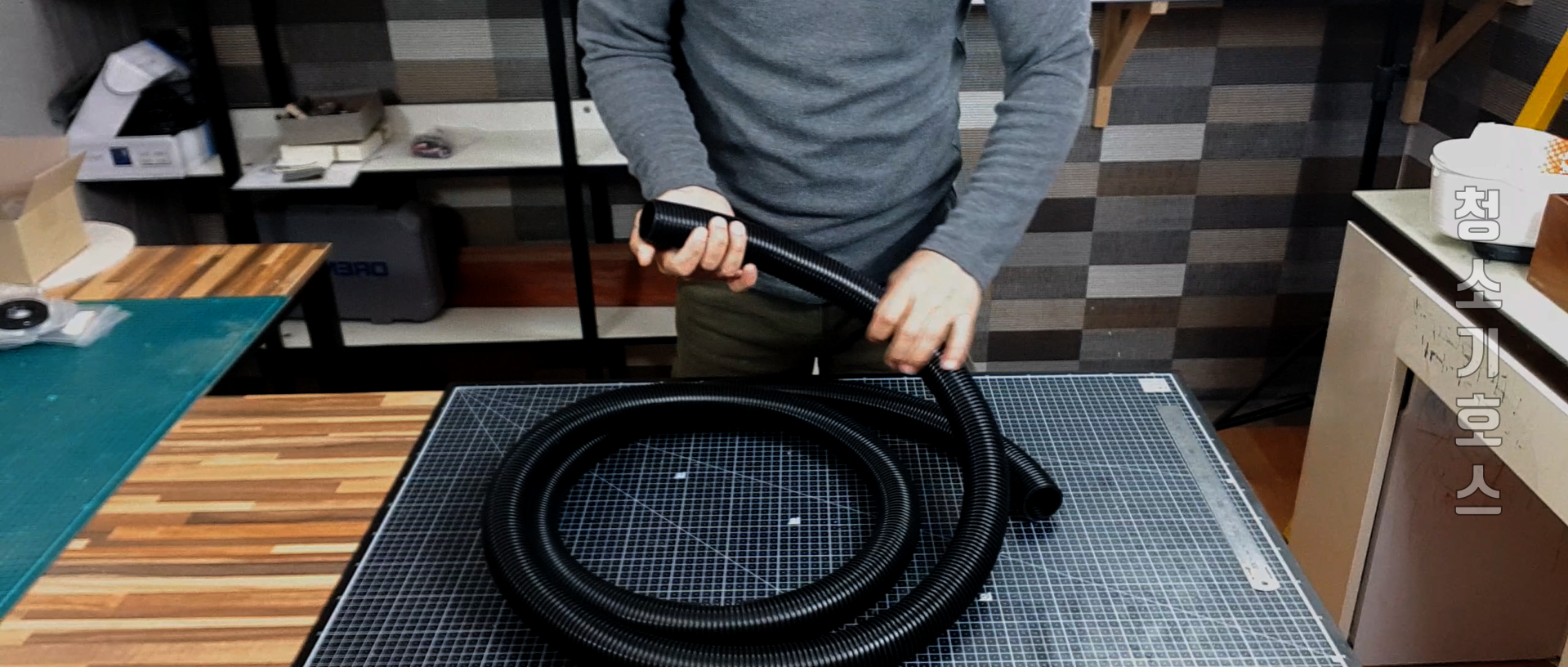

정미기 부품에 연결할 호스입니다. 집진기를 고정하고 호스만 이동하여 사용하면 편리하기에 여유있게 길게 준비하시는 것이 좋은 것 같습니다.
정미기 부품에 뚫린 구멍은 7cm와 6.2cm로 크기 때문에 청소기와 청소용 호스를 연결하기에 어려움이 있습니다.
그래서 리데나라는 부품을 사용하면 부품을 연결하는 데 수월합니다.
리데나는 오일이 새지않게 하는 부품인데 내, 외경에 따라 종류가 다양합니다. 가격도 저렴해서 연결 부품으로 쓰기에 무리가 없다고 생각합니다.
집진기를 만드는 방법은 생각보다 간단합니다.

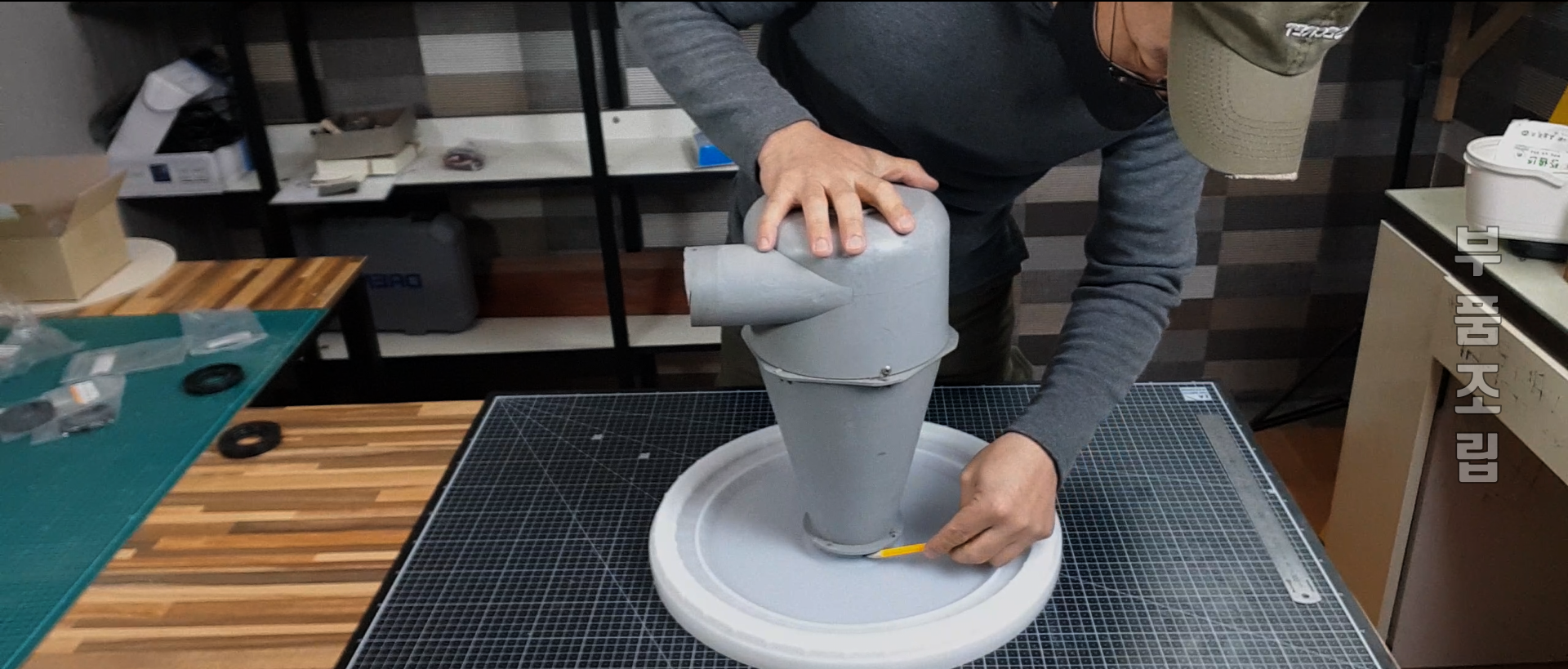

벌크 용기 뚜껑에 구멍을 뚫고 정미기 부품을 고정하면 거의 완성입니다.
연결 부위에 공기가 새면 흡입력이 떨어질 수 있으므로 연결 부위에 실리콘 작업을 했습니다.
정미기 부품의 옆부분에 나사를 끼울 수 있는 구멍이 있어서 나사로 고정을 할 수 있습니다.
보다 밝은 느낌의 집진기를 위해 빨간색으로 도색작업을 했습니다.

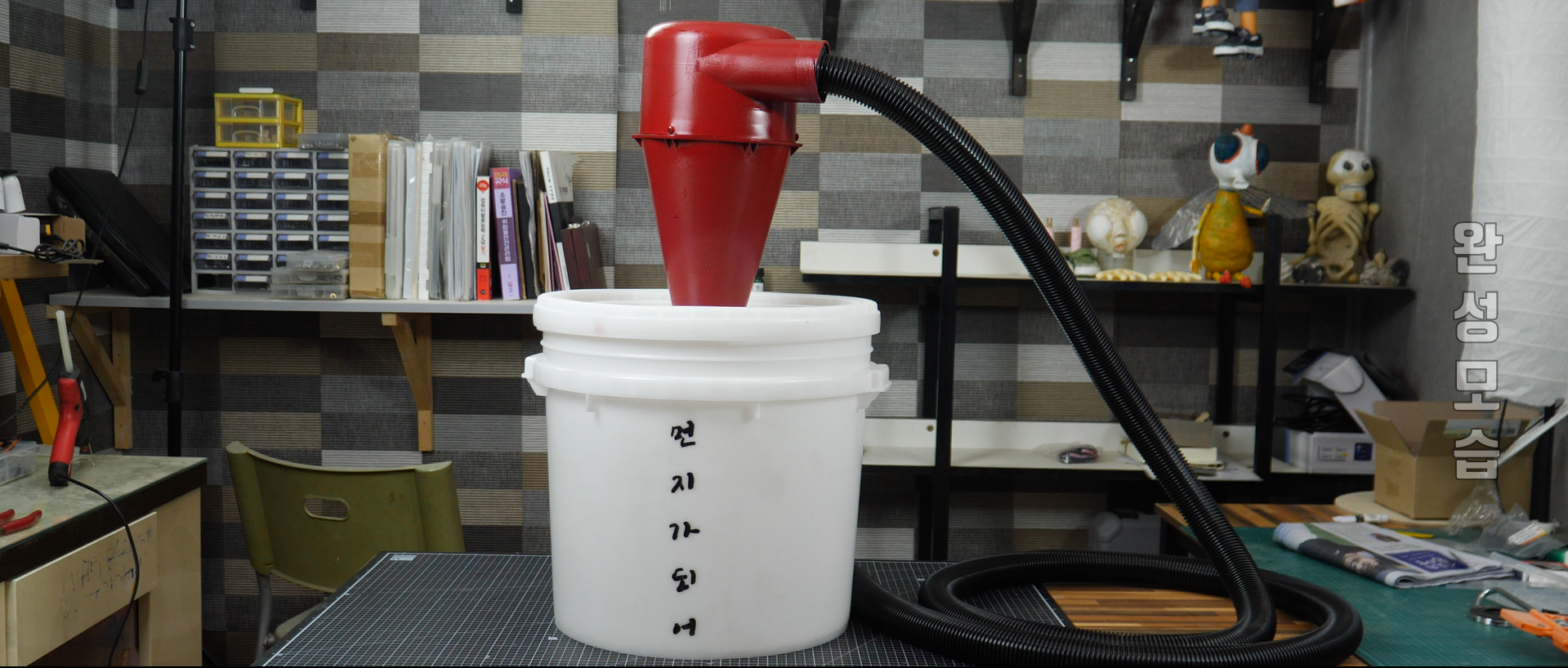

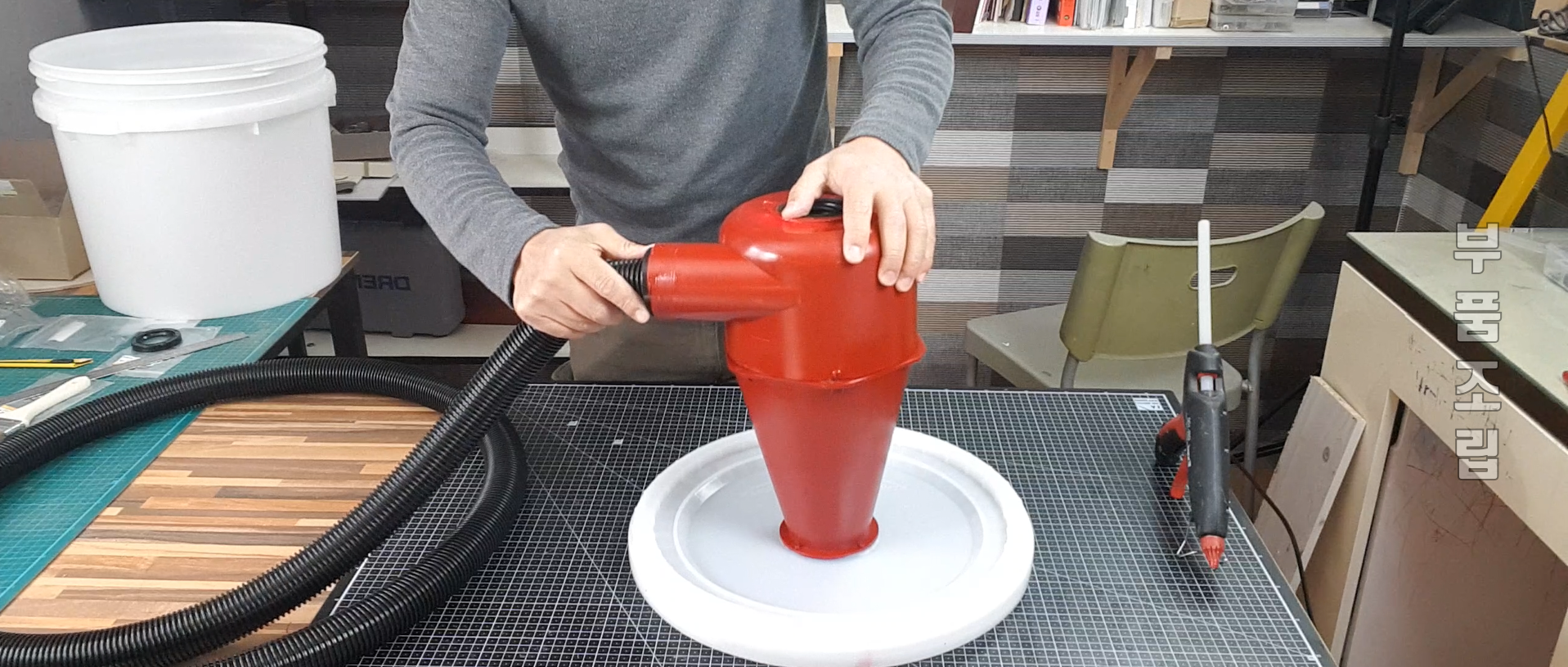

청소용 호스와 청소기를 끼우면 완성입니다.
부품을 다 조립하면 높이가 좀 높아져서 옆으로 쓰러질 수 있으므로 통을 고정하거나 좀 넓은 통을 사용하시는 것이 안전하다고 생각됩니다.
다 조립한 후에 잘 작동하는 지 테스트를 해보았습니다.
청소기만을 사용했을 때와 별반 차이가 없이 먼지가 잘 흡입되는 것을 확인할 수 있었습니다.

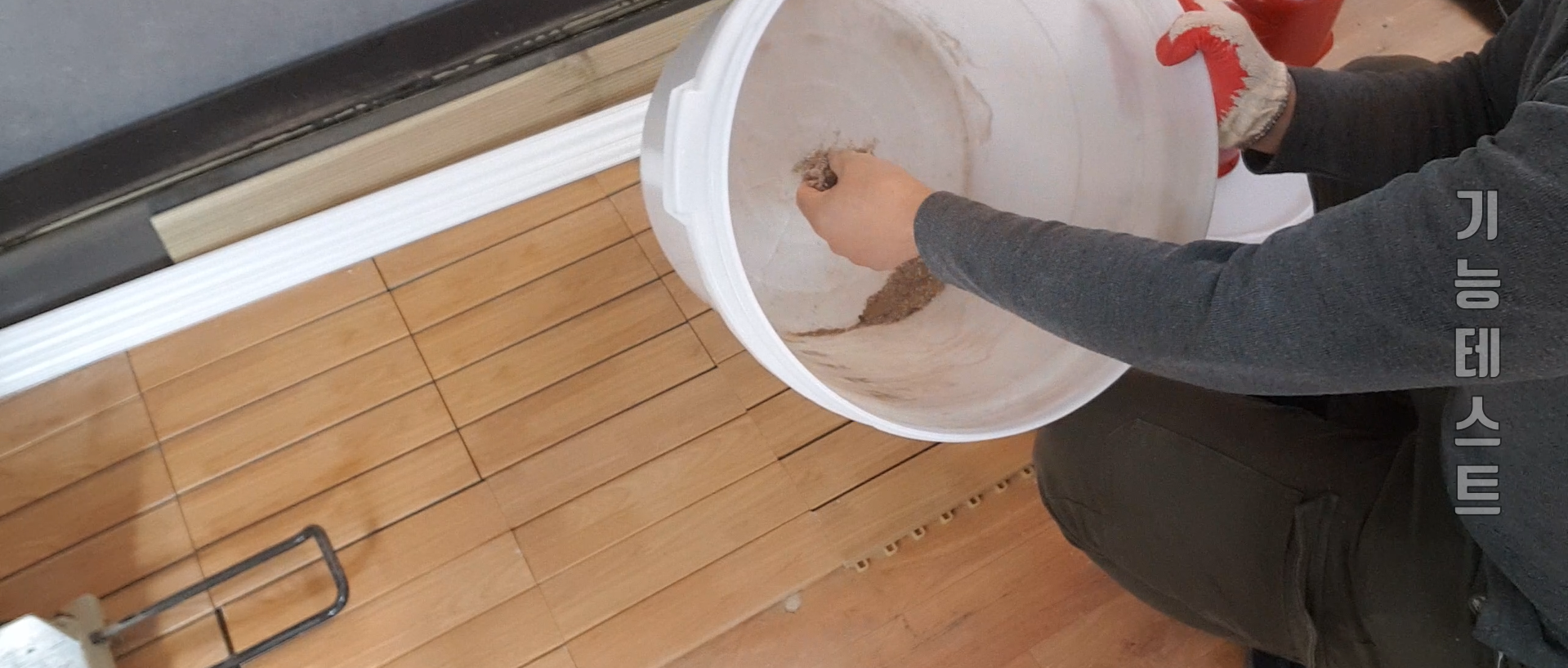

또한 용기 안에 먼지가 잘 집진되는 지 확인해 보았는데 보시는 것처럼 먼지가 잘 모이는 것을 확인할 수 있었습니다.
큰 비용이 들지 않고 저렴하게 싸이클론 집진기를 만들어보았는데 기대 이상으로 훌륭한 성능을 보여주었습니다.
이제 청소기 고장을 염려하지 않고 목공작업에서 나온 먼지를 청소기를 사용해서 청소할 수 있을 것 같습니다.
